O que esta página é — e o que ela não é
Este é um registro de campo: mostra o método, o equipamento e a forma de documentar o ensaio de arrancamento, com fotografias reais de trabalho da equipe.
Não divulgamos cliente, endereço, carga aplicada, leituras ou resultado de nenhum ponto ensaiado. Esses dados pertencem ao contratante e existem apenas no relatório do serviço, sob responsabilidade técnica.
Um ensaio começa longe do macaco hidráulico
A parte visível do teste de ancoragem dura poucos minutos por ponto. A parte que sustenta o relatório acontece antes.
Antes de qualquer aplicação de carga, a equipe reúne o que existe: projeto do sistema de ancoragem, memorial, marcação nos dispositivos, instruções do fabricante e histórico de instalação e inspeção. Na maioria dos edifícios de São Paulo, o resultado desse levantamento é o mesmo — não existe documentação recuperável. Há olhais e chumbadores instalados em algum momento, por alguém, sem registro.
É exatamente esse o cenário que a NR-35 endereça: pontos cujas informações não podem ser recuperadas devem ser ensaiados sob responsabilidade de profissional legalmente habilitado e receber identificação rastreável. O ensaio, aqui, não é um extra: é o que reconstrói a informação que se perdeu.
Identificar antes de ensaiar
O passo seguinte é percorrer a cobertura, o ático e a fachada mapeando cada ponto. Cada um recebe numeração e posição em croqui, além de uma inspeção visual do dispositivo, da fixação e do substrato — corrosão, fissura na base, folga, deformação, chumbador aparente, intervenção improvisada.
Essa etapa muda o serviço de figura. Sem ela, um relatório diz “os pontos foram testados”. Com ela, o relatório diz quais pontos foram testados, onde estão, em que estado se encontravam e o que aconteceu com cada um. É a diferença entre um documento genérico e um documento que o próximo engenheiro consegue usar daqui a um ano.
O equipamento e a medição

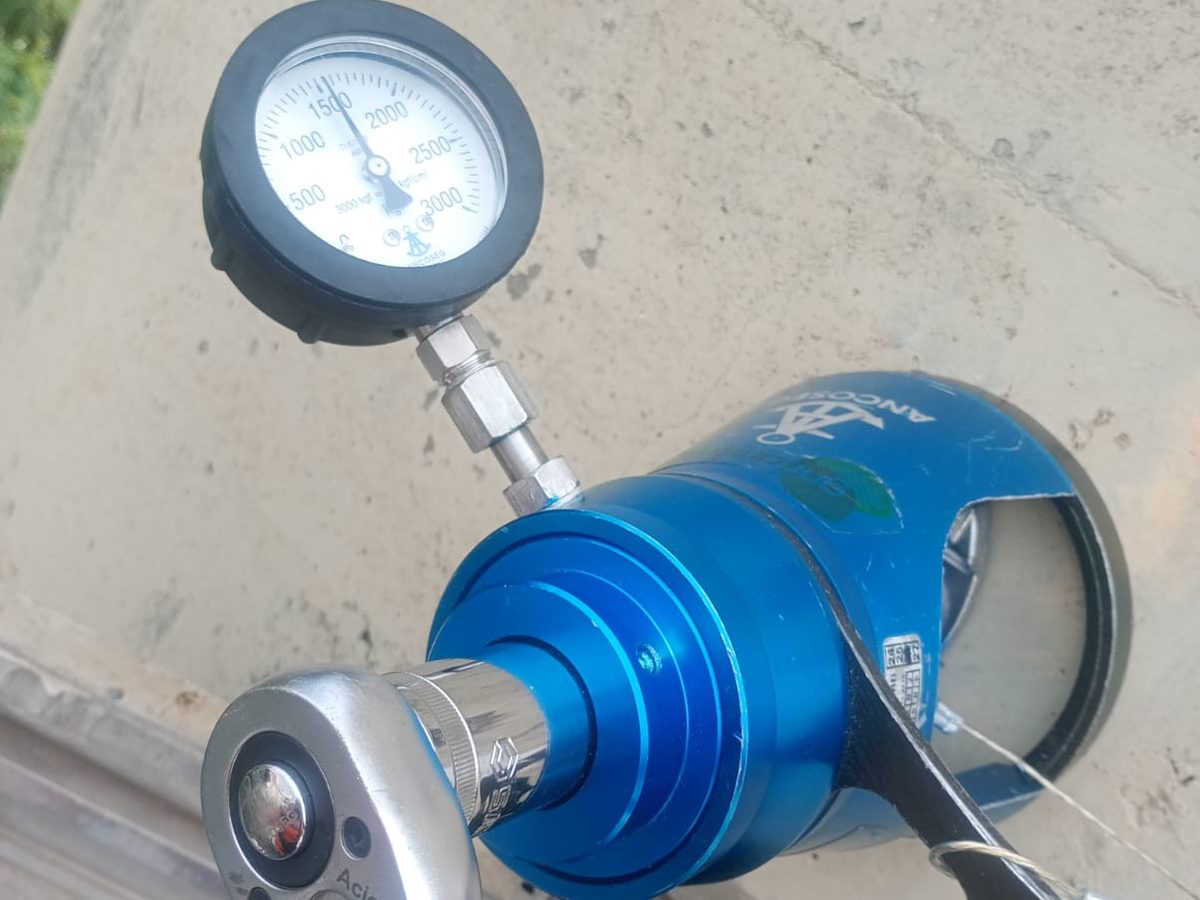

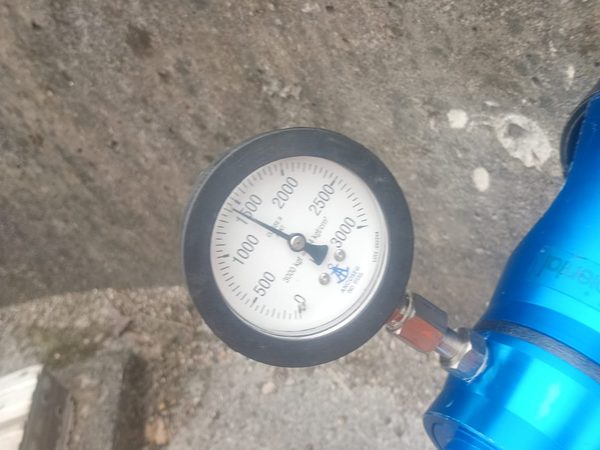

As fotografias mostram o conjunto usado em campo: um cilindro hidráulico de tração acoplado ao ponto de ancoragem, acionado por catraca, com manômetro analógico indicando a pressão do sistema — no equipamento registrado, a escala é graduada em kgf/cm².
Vale registrar o detalhe técnico, porque ele costuma ser ignorado: um mostrador em unidade de pressão não indica força diretamente. A conversão para força depende da relação do sistema hidráulico e é justamente por isso que a rastreabilidade da medição — instrumento, faixa compatível e referência de calibração — faz parte do procedimento, e não de uma nota de rodapé.
A carga é definida caso a caso
A pergunta que sempre aparece é qual carga se aplica. A resposta honesta é que não existe uma carga única para qualquer ponto. A carga e o procedimento são definidos pelo responsável técnico conforme o sistema, a base, a documentação disponível, o fabricante e as normas aplicáveis.
Números como 6 kN e 12 kN circulam como se fossem padrão de campo. No Manual Consolidado da NR-35, 6 kN aparece como limite de força de impacto transmitida ao trabalhador no cenário de sistema de proteção descrito, e 12 kN aparece como ensaio estático previsto pelas ABNT NBR 16325-1 e 16325-2 para determinados dispositivos de um usuário, no contexto de avaliação do dispositivo. Nenhum dos dois é carga universal de prova pós-instalação. A página do serviço detalha esse ponto.
O que fica documentado
- Croqui com os pontos numerados, localizáveis no imóvel;
- Procedimento adotado — método, carga-alvo, tempo de sustentação e critérios de interrupção e aceitação, definidos antes da execução;
- Registro individual por ponto — condição prévia, leitura, comportamento durante e depois da aplicação;
- Fotografias antes e depois de cada ponto ensaiado;
- Classificação conforme o critério previamente definido, sem extrapolação para condições não ensaiadas;
- Identificação rastreável nos pontos, quando o escopo inclui reconstituir as informações exigidas pela NR-35;
- Relatório técnico e ART conforme o escopo contratado.
Por que documentar assim importa
Porque o relatório é o que sobra. Daqui a doze meses, quando chegar a inspeção periódica, ninguém vai lembrar de qual olhal estava com folga ou qual base tinha fissura. Um relatório com pontos numerados, fotografados e classificados permite que a próxima inspeção comece de onde esta parou — em vez de recomeçar do zero, como quase sempre acontece.
E permite outra coisa, menos técnica e igualmente importante: dá ao síndico, à administradora ou ao gestor um documento que ele consegue mostrar. Para a empresa de fachada, para a seguradora, para a auditoria.
